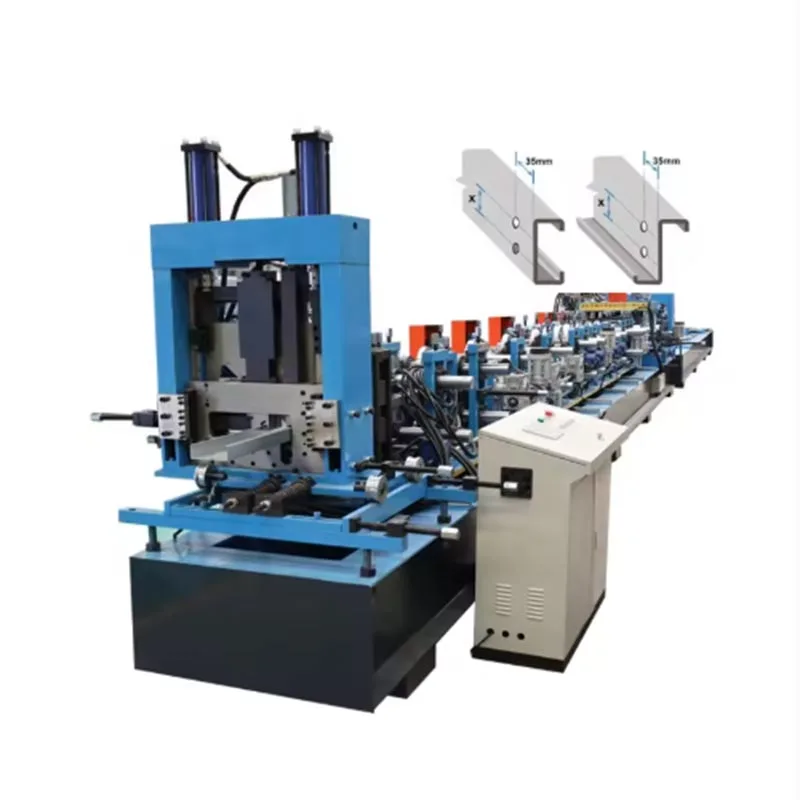

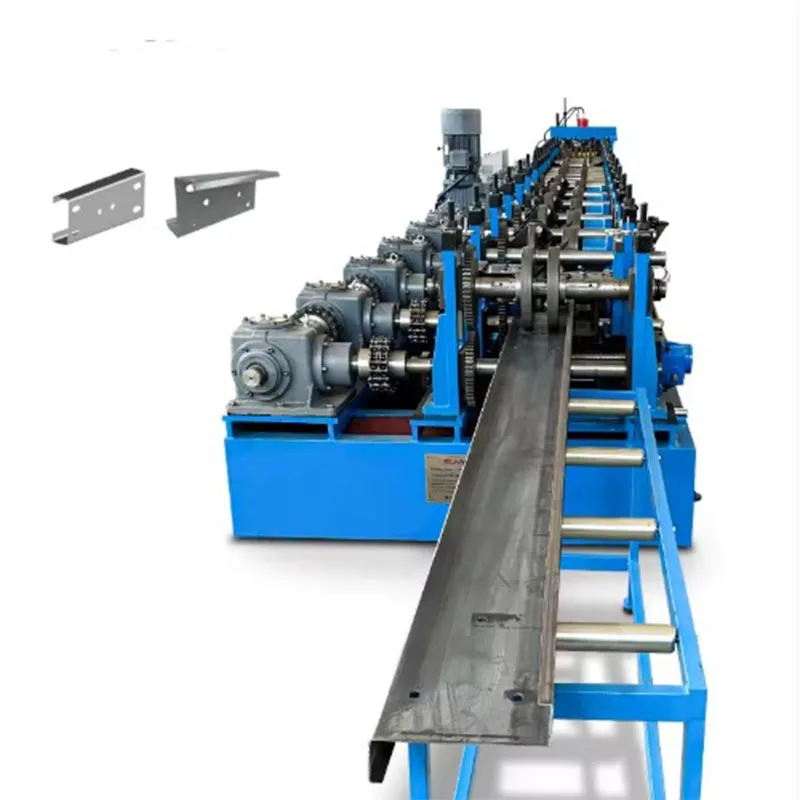

क्यासेट प्रकार सिग्मा पर्लिन रोल बनाउने मेसिन

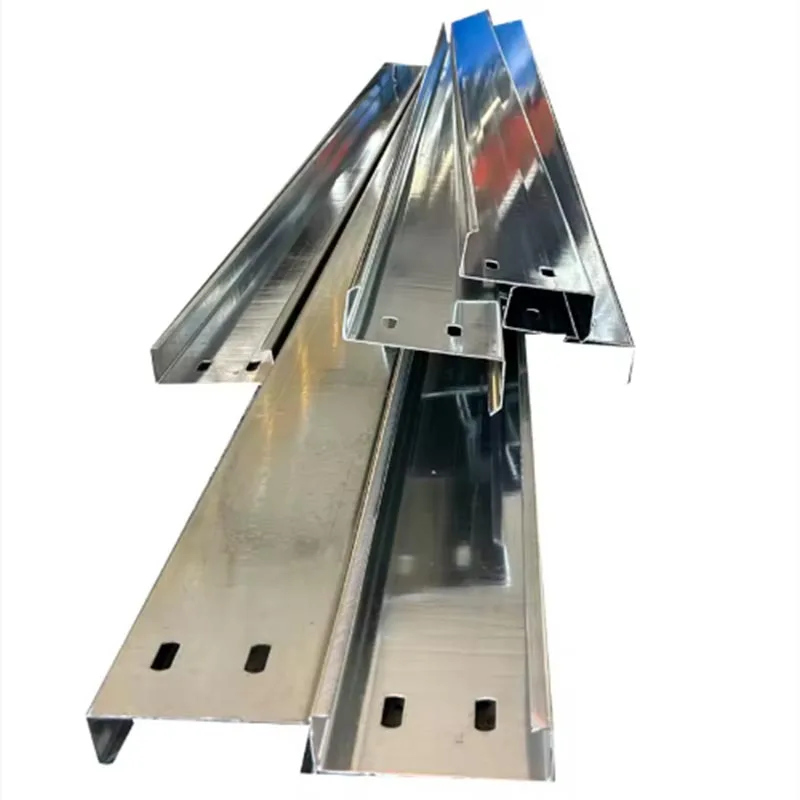

पर्लिन स्टिलको एउटै पट्टीबाट बनेको हुन्छ। यो चिसो-रोल्ड छ एक विशिष्ट, बन्द आकार मा। यो आकार क्यासेट वा साँघुरो खोलिएको बक्स खण्ड जस्तो देखिन्छ। यो डिजाइन असाधारण संरचनात्मक शक्ति र बहुमुखी प्रतिभा प्रदान गर्दछ। "सिग्मा" नाम purlin को प्रोफाइल बाट आउँछ। यो ग्रीक अक्षर सिग्मा (Σ) जस्तै देखिन्छ। यो प्रोफाइल ज्ञात छ यसको उच्च भार वहन क्षमताको लागि। यो बलियो भवन फ्रेम को लागी एक रुचाइएको छनोट हो।

यो क्यासेट प्रकार सिग्मा पर्लिन रोल बनाउने मेसिनले सम्पूर्ण गठन प्रक्रियालाई स्वचालित बनाउँछ। यो को एक समतल कुंडल रूपान्तरण गर्दछ एक समाप्त, उच्च-शक्ति purlin मा इस्पात। प्रक्रिया छिटो, सटीक, र कुशल छ। यो आधुनिक को आधारशिला हो धातु निर्माण कार्यशालाहरू।

मुख्य विशेषताहरू र मानक प्यारामिटरहरू

संरचना कडा र बलियो छ। यसले दीर्घकालीन परिचालन शुद्धताको ग्यारेन्टी दिन्छ।

रोल गठन स्टेशनहरू:

यी क्यासेट प्रकार सिग्मा पर्लिन रोल फारमिङ मेसिनहरूमा १८ देखि २४ वटा स्टेशनहरू छन्। थप स्टेशनहरूको साथ, द गठन प्रक्रिया सहज हुन्छ। यो थप सटीक पनि हुन्छ। यसले पनि ठूलो परिशुद्धतातर्फ लैजान्छ कम अवशिष्ट तनाव संग उच्च गुणस्तर उत्पादन।

प्रत्येक स्टेशन कडा मिश्र धातु इस्पात रोल संग सुसज्जित छ। रोलहरू बिस्तारै आकार दिनको लागि ठीकसँग मेसिन गरिएको छ धातु।

"क्यासेट" डिजाइनमा प्रायः पूर्व-पञ्चिङ इकाई समावेश हुन्छ। यो एकाइले यसको अगाडि समतल स्टिल स्ट्रिपमा प्वालहरू पञ्च गर्दछ गठन भएको छ। यी प्वालहरू निर्माणको क्रममा बोल्ट र स्क्रूका लागि हुन्।

ड्राइभ प्रणाली:

शक्तिशाली मोटरले मेसिन चलाउँछ। साधारण पावर विकल्पहरू 15HP, 20HP, वा 30HP हुन्। छनौट मा निर्भर गर्दछ सामाग्री मोटाई र उत्पादन गति।

एक गियरबक्सले एकै साथ सबै गठन स्टेशनहरूमा पावर पठाउँछ। यसले उत्तम सिंक्रोनाइजेसन सुनिश्चित गर्दछ।

नियन्त्रण प्रणाली:

आधुनिक पीएलसीले मेसिनको मस्तिष्कको रूपमा काम गर्छ। यसले सजिलो सेटअप सक्षम गर्दछ। यसले सञ्चालनलाई पनि सरल बनाउँछ।

HMI टचस्क्रिनले अपरेटरहरूलाई प्रमुख कार्यहरू नियन्त्रण गर्न अनुमति दिन्छ। तिनीहरूले उत्पादन डेटा, सेट लम्बाइ, र इनपुट गर्न सक्छन् वास्तविक समय स्थिति निगरानी।

क्यासेट प्रकार सिग्मा पर्लिन रोल फारमिङ मेसिन उच्च परिशुद्धता एन्कोडरले सुसज्जित छ जसले नियन्त्रण गर्दछ लम्बाइ काट्दै, प्रत्येक purlin सही छ भनेर ग्यारेन्टी गर्दै।

सामाग्री निर्दिष्टीकरण:

सामाग्री मोटाई: 1.5mm देखि 3.0mm। भारी शुल्क मोडेलले 4.0mm सम्म ह्यान्डल गर्न सक्छ।

सामाग्री चौडाइ: आगमन कुण्डल चौडाई सामान्यतया 200mm र 300mm बीच छ। यो को अन्तिम आकार मा निर्भर गर्दछ सिग्मा purlin।

उपज शक्ति: 550 MPa सम्मको लागि मूल्याङ्कन गरियो।

उत्पादन प्रदर्शन:

उत्पादन गति: संचालन गति: 15 - 25 मि/मिनेट।

समायोजन आधार: प्रोफाइल जटिलता र सामग्री मोटाई।

काट्ने लम्बाइ: काट्ने लम्बाइ आवश्यकता अनुसार सेट गर्न सकिन्छ। मानक न्यूनतम लम्बाइ लगभग 1.5 मिटर छ। अधिकतम लम्बाइ लगभग असीमित छ।

सहायक उपकरण:

Uncoiler: एउटा अनिवार्य कम्पोनेन्ट जसले भारी स्टिलको कुण्डल राख्छ। यसले सामग्रीलाई रोल बनाउने मेसिनमा फिड गर्छ सहज रूपमा।

इन-फिड गाइड तालिका: यसले स्ट्रिपलाई पहिलो गठन स्टेशनमा सही रूपमा मार्गदर्शन गर्दछ।

पोस्ट-कट कन्वेयर: यो प्रणालीले कटरबाट टाढा बोकेर खरोंचबाट पर्लिनहरूलाई बचाउँछ। यो पनि सफा स्ट्याकिंग सक्षम गर्दछ।

यो उत्पादन को विशेषताहरु के हो?

यो क्यासेट प्रकार सिग्मा पर्लिन रोल बनाउने मेसिन परम्परागत विधिहरू भन्दा बढी कुशल छ। त्यसले पनि उत्कृष्ट प्रदर्शन गर्छ अन्य purlin प्रोफाइल।

उत्कृष्ट संरचनात्मक शक्ति:

क्यासेट-प्रकार डिजाइनले बन्द खण्ड सिर्जना गर्दछ। यसले यसलाई जडताको धेरै उच्च क्षण दिन्छ। यसले समर्थन गर्न सक्छ C वा Z purlins को तुलनामा लामो स्प्यानहरूमा भारी भार।

यो बलले छत समर्थनहरू बीच फराकिलो दूरीको लागि अनुमति दिन्छ। यसले सामग्री बचत र एक क्लीनरमा जान्छ वास्तुकला को रूप।

उत्कृष्ट उत्पादन दक्षता:

क्यासेट प्रकार सिग्मा पर्लिन रोल फर्मिङ मेसिन निरन्तर सञ्चालन हुन्छ। यो एकल मा समाप्त purlins उत्पादन गर्दछ पास। यसले धेरै ह्यान्डलिंग चरणहरू हटाउँछ।

उच्च उत्पादन गति भनेको ठूला अर्डरहरू चाँडै पूरा गर्न सकिन्छ। यसले कार्यशाला आउटपुटलाई उल्लेखनीय रूपमा बढाउँछ।

अतुलनीय परिशुद्धता र स्थिरता:

उत्पादन गरिएको हरेक purlin समान छ। रोल बनाउने प्रक्रियाले पहिलो देखि पूर्ण आयामी शुद्धता सुनिश्चित गर्दछ मिटर अन्तिम सम्म।

यो स्थिरताले सम्पूर्ण निर्माण प्रक्रियालाई सरल बनाउँछ। निर्माणकर्ताहरू विश्वस्त हुन सक्छन् कि प्रत्येक घटक फिट हुनेछ पूर्ण रूपमा।

सामग्री बचत र लागत प्रभावकारिता:

मेसिनले कच्चा स्टिल कोइल प्रयोग गर्दछ। यो खरिद भन्दा बढी लागत प्रभावी छ पूर्व-गठित खण्डहरू।

सिग्मा पर्लिनले समग्र परियोजना लागत घटाउँछ। यसको उच्च बल-देखि-तौल अनुपात भनेको कम स्टीलको लागि आवश्यक छ एउटै संरचनात्मक काम।

परिचालन लचिलोपन:

द्रुत रोल परिवर्तनको साथ, केही मेसिनहरूले विभिन्न purlin आकारहरू उत्पादन गर्न सक्छन्। यसले एकल उत्पादन लाइनलाई अनुमति दिन्छ धेरै परियोजनाहरू सेवा।

PLC ले सयौं विभिन्न उत्पादन रेसिपीहरू भण्डारण गर्न सक्छ। कामहरू बीच स्विच छिटो र सरल छ।

एकीकृत पूर्व-पंचिंग:

यसले दक्षता र परिशुद्धतामा मुख्य फाइदा प्रदान गर्दछ। पर्लिन बन्नु अघि प्वालहरू मुक्का गरिन्छ। यो प्रि-पञ्चिङले ढिलो, कम सटीक ड्रिलिंग पछि हटाउँछ।

यो सुविधाले निर्माण स्थलमा धेरै समय र श्रम बचत गर्छ।

सुरक्षा र प्रयोगको सहजता:

आधुनिक मेसिनहरूमा व्यापक सुरक्षा सुविधाहरू छन्। यसमा आपतकालीन स्टप बटनहरू, सुरक्षा गार्डहरू, र गल्तीहरू समावेश छन् पत्ता लगाउने प्रणालीहरू।

स्वचालित नियन्त्रण प्रणालीलाई न्यूनतम अपरेटर हस्तक्षेप चाहिन्छ। यसले मानवीय त्रुटिको सम्भावनालाई कम गर्छ।

प्राथमिक आवेदन र प्रयोग केसहरू

यस क्यासेट प्रकार सिग्मा पर्लिन रोल फारमिङ मेसिनद्वारा उत्पादित purlins बहुमुखी छन्। तिनीहरू व्यापक रूपमा प्रयोग गरिन्छ निर्माण परियोजनाहरूको दायरा।

औद्योगिक र वाणिज्य भवनहरू:

यो सबैभन्दा सामान्य अनुप्रयोग हो। सिग्मा purlins गोदामहरूको लागि प्राथमिक छत र पर्खाल समर्थन संरचना बनाउँछ, कारखानाहरू, र ठूला खुद्रा पसलहरू।

तिनीहरूको उच्च लोड क्षमता भारी छत पानाहरू र इन्सुलेशन समर्थनको लागि आदर्श हो।

ठूलो-स्पान संरचनाहरू:

तिनीहरू ठूला, खुला संरचनाहरू जस्तै एयरक्राफ्ट ह्याङ्गरहरू, खेलकुद हलहरू, र प्रदर्शनी केन्द्रहरूको लागि आदर्श विकल्प हुन्।

कृषि भवनहरू:

गोदाम र शेड जस्ता फार्म भवनहरूले सिग्मा पर्लिनको बलियो प्रकृतिबाट फाइदा लिन्छन्। तिनीहरू बाट भारी भार सामना गर्न सक्छन् भण्डार गरिएको अन्न वा उपकरण।

मेजानाइन फ्लोर:

सिग्मा पर्लिनहरू गोदामहरू र औद्योगिक एकाइहरूमा मेजेनाइन फ्लोरहरू निर्माण गर्न प्रयोग गरिन्छ। तिनीहरूले एक बलियो र प्रदान गर्दछ स्थिर संरचना। यसले अतिरिक्त भण्डारण वा कार्यालय ठाउँ सिर्जना गर्दछ।

सौर प्यानलहरूको लागि समर्थन संरचनाहरू:

नवीकरणीय ऊर्जा बूम सिग्मा purlins मा निर्भर गर्दछ। तिनीहरू ठूला-ठूला सौर्य फार्महरूका लागि आवश्यक मेरुदण्ड बनाउँछन् छत स्थापनाहरू।

रोल गठन प्रक्रिया: एक चरण-दर-चरण गाइड

कुण्डलीबाट समाप्त पर्लिनमा रूपान्तरण एक निरन्तर, स्वचालित अनुक्रम हो।

चरण 1: कुंडल लोड गर्दै

प्रक्रिया uncoiler मा एक स्टील कोइल संग सुरु हुन्छ। कुण्डलीको तौलमा निर्भर गर्दै, साधारण मन्ड्रेल वा ए मोटर चालित एकाइ प्रयोग गरिन्छ।

चरण 2: सीधा र खुवाउने

पूर्ण समतलता सुनिश्चित गर्न, पट्टी लेभलिङ उपकरण मार्फत जान्छ। यो चरणले कुनै पनि वक्र वा झुण्डहरू हटाउँछ कोइलिङ प्रक्रिया।

चरण ३: प्रि-पञ्चिङ (वैकल्पिक तर सामान्य)

पंचिंग एकाइले ठीक प्रोग्राम गरिएको अन्तरालहरूमा प्वालहरू सिर्जना गर्दछ। स्पेसिङ PLC द्वारा नियन्त्रित छ। यो यी सुविधाहरू थप्न सबैभन्दा प्रभावकारी चरण हो।

चरण 4: रोल बनाउने प्रक्रिया

फ्ल्याट, पंच गरिएको पट्टी अब रोल पूर्वमा प्रवेश गर्दछ। आकार बनाउने प्रक्रिया पहिलो स्टेशनबाट सुरु हुन्छ।

मेसिनको माध्यमबाट जाँदा धातु क्रमशः आकारमा बनाइन्छ। प्रत्येक स्टेशनले सानो, सटीक प्रदर्शन गर्दछ झुक्नु।

एक उत्तम, तनाव-मुक्त फारम ढिलो र नियन्त्रित प्रक्रिया मार्फत प्राप्त हुन्छ, जसले भौतिक थकानलाई पनि रोक्छ।

चरण 5: लम्बाइमा काट्नुहोस्

एक पटक purlin पूर्ण रूपमा गठन भएपछि, यो अगाडि बढ्न जारी छ। एन्कोडरले बितिसकेको सही लम्बाइ ट्र्याक गर्दछ।

जब प्रिसेट लम्बाइ पुग्छ, PLC ले संकेत पठाउँछ। एक हाइड्रोलिक उडान कट-अफ प्रणाली सक्रिय हुन्छ।

काट्ने एकाइ purlin को रूपमा उही गतिमा चल्छ। यो नरोकिनै सफा, बर-फ्री कट बनाउँछ उत्पादन लाइन। कटर त्यसपछि यसको सुरुवात स्थितिमा फर्कन्छ।

चरण 6: आउटपुट र स्ट्याकिंग

कट-देखि-लम्बाइ पर्लिन आउटपुट कन्वेयरमा डिस्चार्ज गरिन्छ।

एक पटक स्वचालित स्ट्याकर वा कामदारहरू द्वारा सङ्कलन गरिसकेपछि, समाप्त पर्लिनहरू बन्डल गरिन्छ र ढुवानीका लागि तयार हुन्छन्।

यो क्यासेट प्रकार सिग्मा पर्लिन रोल बनाउने मेसिनले आधुनिक वास्तुकलाको मेरुदण्डको रूपमा नयाँ मानक सेट गर्दछ। यो एक स्मार्ट, डिजिटल हृदय संग अनुपम मेकानिकल ईन्जिनियरिङ् संयोजन। यसले तीन महत्वपूर्ण फाइदाहरू प्रदान गर्दछ: बल, सटीक, र लागत-प्रभावकारिता। यसले यसलाई आजको लागि आदर्श बनाउँछ उच्च-स्तरीय औद्योगिक परियोजनाहरू। निर्बाध रूपमा प्रि-फेब्रिकेशन चरणहरू समावेश गर्ने यसको क्षमता, जस्तै पंचिंग, निर्माण समयरेखालाई उल्लेखनीय रूपमा गति दिन्छ।

यो लगानी एक रणनीतिक निर्णय हो जसले कम्पनीको भविष्य परिभाषित गर्दछ। यसले भोल्युमको प्रमुख क्षमताहरू निर्माण गर्दछ, गुणस्तर, र प्रतिस्पर्धात्मकता। यो, निस्सन्देह, अग्रगामी सोच निर्माणकर्ताहरूको लागि आधारभूत सम्पत्ति हो।
