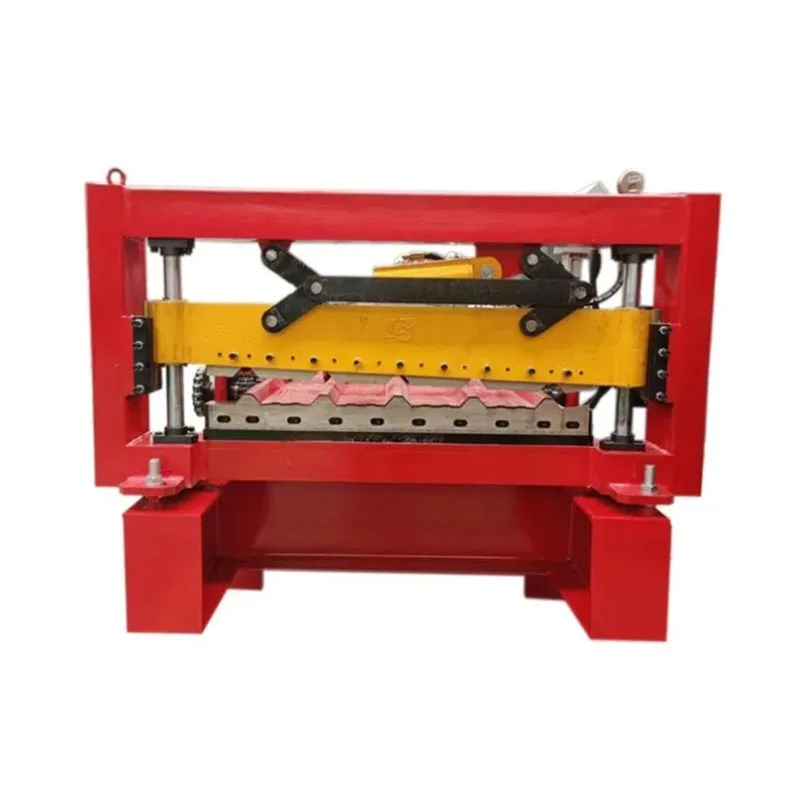

910 रङ स्टिल रोल बनाउने मेसिन

"910" ले प्यानलको प्रभावकारी आवरण चौडाइलाई बुझाउँछ। यो चौडाइ ठूला भवनहरूको लागि लोकप्रिय छनोट हो। यो छ कारखानाहरू, गोदामहरू, सपिङ मलहरू, र खेल सुविधाहरूमा सामान्य। मेसिनले कडा मागहरू पूरा गर्दछ आधुनिक निर्माण। यसले ठूलो शक्ति, मौसम प्रतिरोध, र छिटो स्थापना प्रदान गर्दछ।

910 कलर स्टिल रोल बनाउने मेसिनले धेरै प्रक्रियाहरू जोड्दछ। यसले अनकोइलिङ, रोल बनाउने, काट्ने, र स्ट्याकिंग। यो एकीकरणले धेरै ह्यान्डलिंग चरणहरू हटाउँछ। यसले श्रम लागत घटाउँछ, भौतिक फोहोर घटाउँछ, र उत्पादन गति बढाउँछ। परिणाम निर्माता र निर्माणकर्ताहरूको लागि लगानीमा राम्रो प्रतिफल हो।

यो मेसिन धातु निर्माण उत्पादन को आधारशिला हो। यसले भरपर्दो रूपमा सिर्जना गर्दछ उच्च गुणस्तर प्यानलहरू। यी प्यानलहरू मौसम विरुद्ध संरचनाको प्राथमिक ढाल बनाउँछन्।

विस्तृत विवरण

910 कलर स्टिल रोल बनाउने मेसिन एक पूर्ण प्रणाली हो। प्रत्येक भाग एक महत्वपूर्ण काम छ। उत्पादन प्रवाह यसरी काम गर्दछ:

A. पे-अफ स्ट्यान्ड (अनकोइलर)

प्रक्रिया यहाँ सुरु हुन्छ। स्ट्यान्डले भारी रङको स्टिल कोइल राख्छ। कुण्डलहरू सामान्यतया 3-10 टन तौल हुन्छन्। यो एक हुन सक्छ साधारण म्यानुअल प्रकार। वा, यो ठूला कोइलहरूको लागि हाइड्रोलिक विस्तारको साथ मोटर चालित इकाई हुन सक्छ। एक स्वचालित decoiler एक कुंडल कार संग एक विकल्प हो। यसले लोडिङलाई सुरक्षित र थप प्रभावकारी बनाउँछ।

B. इन्फिड गाइड तालिका

यो भागले अनकोइल गरिएको पानालाई अगाडि मार्गदर्शन गर्दछ। यसले सुनिश्चित गर्दछ कि सामग्री लेवलिंग प्रणाली सीधा प्रवेश गर्दछ। यो मिसाइलमेन्ट र उत्पादन दोषहरू रोक्छ।

C. पाना स्तरीकरण एकाइ

यो एकाईमा परिशुद्धता रोलरहरूको सेट छ। यसले कुण्डल गरिएको सामग्रीबाट प्राकृतिक वक्र समतल गर्दछ। एक समतल पाना छ आवश्यक। यसले एक सुसंगत प्यानल आकार र एक चिल्लो सतह समाप्त सुनिश्चित गर्दछ।

D. सर्वो-संचालित खुवाउने प्रणाली

यो प्रणाली सटीक काट्ने नियन्त्रण गर्छ। सर्वो मोटर्स र एक PLC ले फ्ल्याट पाना अगाडि धकेल्छ। फिड लम्बाइ छ डिजिटल प्रोग्राम गरिएको। यसले अन्तिम प्यानल लम्बाइ धेरै सही रूपमा सेट गर्दछ, सामान्यतया ±1mm भित्र।

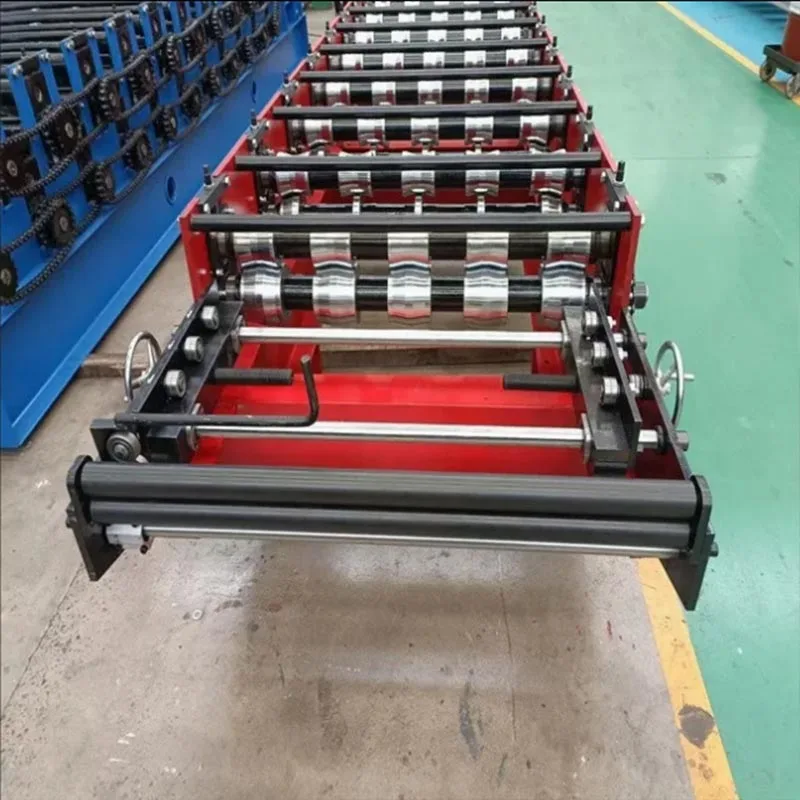

E. मुख्य रोल फारमिङ स्टेशन

यो मेसिनको मुटु हो। यहाँ, फ्ल्याट पाना अन्तिम 910 प्रोफाइल मा आकार छ। स्टेशन धेरै छ कडा स्टील रोल को जोडी। रोलको प्रत्येक सेटले पानालाई अलि बढी झुकाउँछ। यो धेरै चरणहरूमा हुन्छ (सामान्यतया 15-22)। क्रमिक प्रक्रियाले सामग्री तनाव र सतह क्षति रोक्छ। रोलहरू कडा र बनाइएका छन् अन्तिम।

F. PLC र HMI नियन्त्रण प्रणाली

नियन्त्रण केन्द्रले सम्पूर्ण मेसिन चलाउँछ। यसले प्रोग्रामेबल तर्क नियन्त्रक, वा PLC प्रयोग गर्दछ। यो रूपमा कार्य गर्दछ मेसिनको दिमाग। PLC टचस्क्रिन इन्टरफेसमा जडान हुन्छ, जसलाई HMI भनिन्छ। यो स्क्रिन अपरेटरको आदेश हो स्टेशन। यहाँबाट, अपरेटरले सबै मेसिन प्रकार्यहरू व्यवस्थापन गर्न सक्छ। तिनीहरू उत्पादन सुरु गर्न र रोक्न सक्छन्। उनीहरुले पनि सक्छन् प्यानल लम्बाइ र मात्रा सेट गर्नुहोस्। प्रणाली स्पष्ट स्थिति अद्यावधिक र अलर्ट प्रदान गर्दछ। यो सेटअपले पूर्ण नियन्त्रण राख्छ अपरेटरको औंलाको छेउमा।

तिनीहरूले प्यानल लम्बाइ, उत्पादन मात्रा, र काटन मोड सेट गर्न सक्छन्। तिनीहरू पनि मेशिन स्थिति र निगरानी गर्न सक्छन् उत्पादन गणना।

G. हाइड्रोलिक वा सर्वो काट्ने प्रणाली

जब पाना पूर्ण रूपमा बनाइन्छ र सेट लम्बाइमा पुग्छ, कटर सक्रिय हुन्छ। एक हाइड्रोलिक वा सर्वो कतरनी बनाउँछ सफा, burr-मुक्त कट। सर्वो काटन छिटो, शान्त छ, र कम ऊर्जा प्रयोग गर्दछ। कटर प्यानलसँग सर्छ एक वर्ग किनारा सुनिश्चित गर्नुहोस्।

H. आउटफिड कन्वेयर र स्वचालित स्ट्याकिंग प्रणाली

काटिसकेपछि, समाप्त प्यानल कन्वेयरमा बाहिर जान्छ। एक स्वचालित स्ट्याकिंग प्रणालीले प्यानलहरू सङ्कलन गर्दछ। यो सफा, पूर्व-सेट स्ट्याकहरू बनाउँछ। यो स्वचालनले म्यानुअल ह्यान्डलिङ हटाउँछ। यसले खरोंच वा झुकाउने जोखिम कम गर्दछ। द स्ट्याकहरू त्यसपछि स्ट्र्यापिङ र ढुवानीको लागि तयार छन्।

प्राविधिक प्यारामिटरहरू

*नोट: विशिष्ट ग्राहक आवश्यकताहरू पूरा गर्न प्यारामिटरहरू अनुकूलित गर्न सकिन्छ।*

मुख्य लाभ र लाभहरू

1. उच्च दक्षता र स्वचालन

यो 910 कलर स्टिल रोल बनाउने मेसिनले कुण्डलीबाट समाप्त स्ट्याकसम्म निरन्तर, एकीकृत प्रक्रिया चलाउँछ। यो धेरै कम अपरेटर संलग्नता आवश्यक छ। एक व्यक्तिले कोइल लोड गर्न र टचस्क्रिन निगरानी गर्न सक्छ। यो प्रणाली प्रदान गर्दछ ठूलो उत्पादन। यो मेसिनले दैनिक हजारौं वर्ग मिटर प्यानल उत्पादन गर्छ। यसको लागि पूर्ण रूपमा उपयुक्त छ ठूला परियोजनाहरू।

2. सुपीरियर प्रेसिजन र गुणस्तर

यो प्रणालीले पूर्ण रूपमा समान प्यानलहरू उत्पादन गर्दछ। कम्प्युटर-नियन्त्रित (CNC) सर्वो फिडले शुद्धता सुनिश्चित गर्दछ। उच्च परिशुद्धता रोलरहरूले त्यसपछि प्रत्येक प्यानललाई समान आकार र आकार दिन्छ। यसको मतलब तिनीहरू पूर्ण रूपमा इन्टरलक हुन्छन्। स्थापना को समयमा। अन्तिम संरचनामा कडा फिट, सुधारिएको मौसम प्रतिरोध, र ठूलो बल छ।

3. लागत-प्रभावी सञ्चालन

श्रम बचत गर्दछ: एकल अपरेटरले सम्पूर्ण उत्पादन लाइन चलाउन सक्छ।

फोहोर घटाउँछ: प्रोग्रामेबल कटरले प्रत्येक प्यानललाई यसको सटीक लम्बाइमा ट्रिम गर्दछ। यसले भौतिक फोहोरलाई कम गर्छ धेरै कम अफ-कटहरू छन्।

कम मर्मतसम्भार: एक बलियो सबै गियर ड्राइभ र गुणस्तर भागहरु संग निर्मित, यो मेसिन लामो समय सम्म बनाइन्छ। यसले पुर्‍याउँछ भरपर्दो सेवाको वर्ष र थोरै डाउनटाइमको साथ चलिरहन्छ।

4. ठूलो लचिलोपन

यो उत्पादन 910mm प्यानलको लागि बनाइएको हो, तर यो अत्यधिक अनुकूलनीय छ। सजिलै गर्न सक्नुहुन्छ विभिन्न लम्बाइमा प्यानलहरू उत्पादन गर्नुहोस्। कम्प्युटर (PLC) ले विभिन्न अर्डरहरूको लागि अनगिन्ती काम सेटिङहरू भण्डारण गर्न सक्छ। द रोलर डिजाइन पनि विभिन्न रिब उचाइ र ढाँचा लागि अनुकूलित गर्न सकिन्छ।

5. अन्तिममा निर्मित

रोल, शाफ्ट र गियरहरू जस्ता महत्वपूर्ण भागहरू उच्च-ग्रेड मिश्र धातु इस्पातबाट बनाइन्छ। तिनीहरू कठोर छन् र ऐना समाप्त गर्न पालिश गरियो। यो कडा निर्माण निरन्तर प्रयोगबाट पहिरन प्रतिरोध गर्दछ। यो वर्षौंसम्म सही रहन्छ। यसले तपाईंको लगानीलाई सुरक्षित गर्दछ।

6. प्रयोग गर्न सजिलो र सुरक्षित

टचस्क्रिन नियन्त्रणहरू सहज छन्। अपरेटरहरूले तिनीहरूलाई छिटो सिक्छन्। सुरक्षा पनि एक प्राथमिकता हो। मेसिनसँग छ आपतकालीन स्टप बटनहरू। गतिशील भागहरूमा सुरक्षात्मक आवरणहरू छन्। यसमा निर्मित विद्युतीय सुरक्षा समावेश छ। यसले सिर्जना गर्दछ सुरक्षित काम गर्ने वातावरण।

5. गहन विवरण र शिल्प कौशल

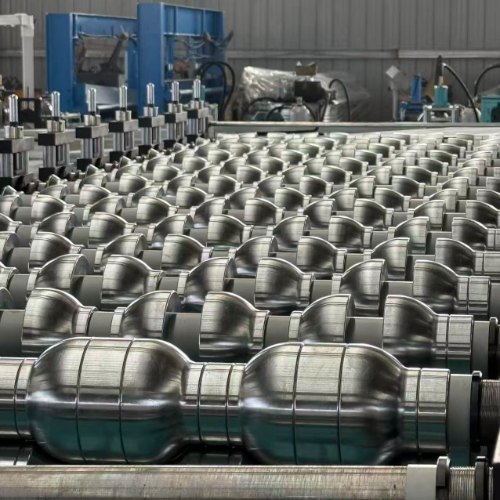

A. प्रेसिजन गठन रोलर्स

प्यानल गुणस्तर महत्वपूर्ण छ। यो पूर्ण रूपमा रोलरहरूमा निर्भर गर्दछ। हाम्रा रोलरहरू सटीक, चिकनी र हुन डिजाइन गरिएका छन् सुसंगत।

स्मार्ट डिजाइन: हामी चलाखीपूर्वक प्रत्येक रोलर चरण डिजाइन गर्छौं। हामी उन्नत CAD/CAM सफ्टवेयर प्रयोग गर्छौं। यसले एक उत्तम गठन सुनिश्चित गर्दछ प्रक्रिया।

शीर्ष-स्तरीय सामग्री: हामी उच्च-ग्रेड 45# कार्बन स्टील वा Cr12 मिश्र धातु इस्पात प्रयोग गर्दछौं।

सटीक मेसिनिंग: सीएनसी लेथ र ग्राइन्डरहरूले अत्यन्त कडा सहिष्णुता प्राप्त गर्दछ।

कठोर सतह: गर्मी उपचारको माध्यमबाट, सतहको कठोरता उत्कृष्ट पहिरन प्रतिरोधको लागि HRC 58-60 सम्म पुग्छ।

स्मूथ फिनिस: अन्तिम ग्राइन्डिङ र पालिसिङले चित्रित स्टिललाई खरोंच गर्दैन।

B. बलियो मेसिन फ्रेम

910 कलर स्टिल रोल फर्मिङ मेसिनको आधार बाक्लो, उच्च-टेन्साइल स्टिल प्लेटहरू (≥ 25mm) र प्रबलित च्यानलहरू। भारी, लगातार लोड अन्तर्गत वार्पिङ रोक्नको लागि फ्रेम तनाव-मुक्त छ। यो ठोस फाउन्डेशनले प्रत्येक स्टेशनलाई सही पङ्क्तिबद्धतामा राख्छ। परिणाम सीधा, निर्दोष प्यानल छ।

C. उन्नत नियन्त्रण प्रणाली

मेसिनको मुटुमा PLC छ। तपाइँ भर्खर स्क्रिनमा प्यानल विवरणहरू प्रविष्ट गर्नुहोस्। यसले स्वचालित रूपमा गणना गर्दछ र निर्धारित मात्रा पछि रोकिन्छ। यसले त्रुटिहरूको लागि जाँच गर्दछ र तपाईंलाई सचेत गराउँछ। भविष्यको प्रयोगको लागि, यसले तपाईंको सेटिङहरू सम्झन्छ लगातार गुणस्तर ग्यारेन्टी गर्न।

D. शक्तिशाली ड्राइभ प्रणाली

मेसिनको सबै गियर ड्राइभ, यसको केन्द्रीय शाफ्ट र कडा गियरहरूको साथ, शुद्ध शक्ति र सटीक प्रदान गर्दछ। यो सिङ्क्रोनाइज्ड, बेजोड सहजताको स्तरसँग सञ्चालन गर्दछ जुन चेन ड्राइभले मात्र हासिल गर्न सक्दैन। यसले तपाईंलाई दिन्छ। तीन प्रमुख फाइदाहरू। मेसिन शान्त चल्छ। यसले ठूलो निर्माण बल प्रदान गर्दछ। यसले बाक्लो सामग्री समात्छ दृढतापूर्वक, कुनै फिसलन बिना।

हाम्रो 910 रङ स्टिल रोल बनाउने मेसिन पूर्ण उत्पादन समाधान हो। यो मेसिन मात्र होइन; यो परिशुद्धता, दक्षता, र स्थायित्व मा एक शक्तिशाली साझेदार हो। यसले तपाईंलाई उच्च गुणस्तर प्राप्त गर्न, उत्पादकता बढाउन, र लागत घटाएर, उत्कृष्ट उत्पादनहरू सिर्जना गरेर, र कुनै पनि परियोजनालाई निर्धक्कसँग समाधन गरेर प्रतिस्पर्धात्मक धार हासिल गर्न मद्दत गर्छ।
